DPRO-66 Na-22-Füllstandsmessung
Prinzip
Die Messung des Na-22-Füllstands nutzt das physikalische Prinzip {exponentielles Zerfallsgesetz}, wenn Gammastrahlen eine Substanz durchdringen: Wenn die Behältergröße festgelegt ist, ist die Höhe des Materials im Behälter der einzige Faktor, der die Messergebnisse nach der Bestimmung der Radioaktivität beeinflusst Quelle.

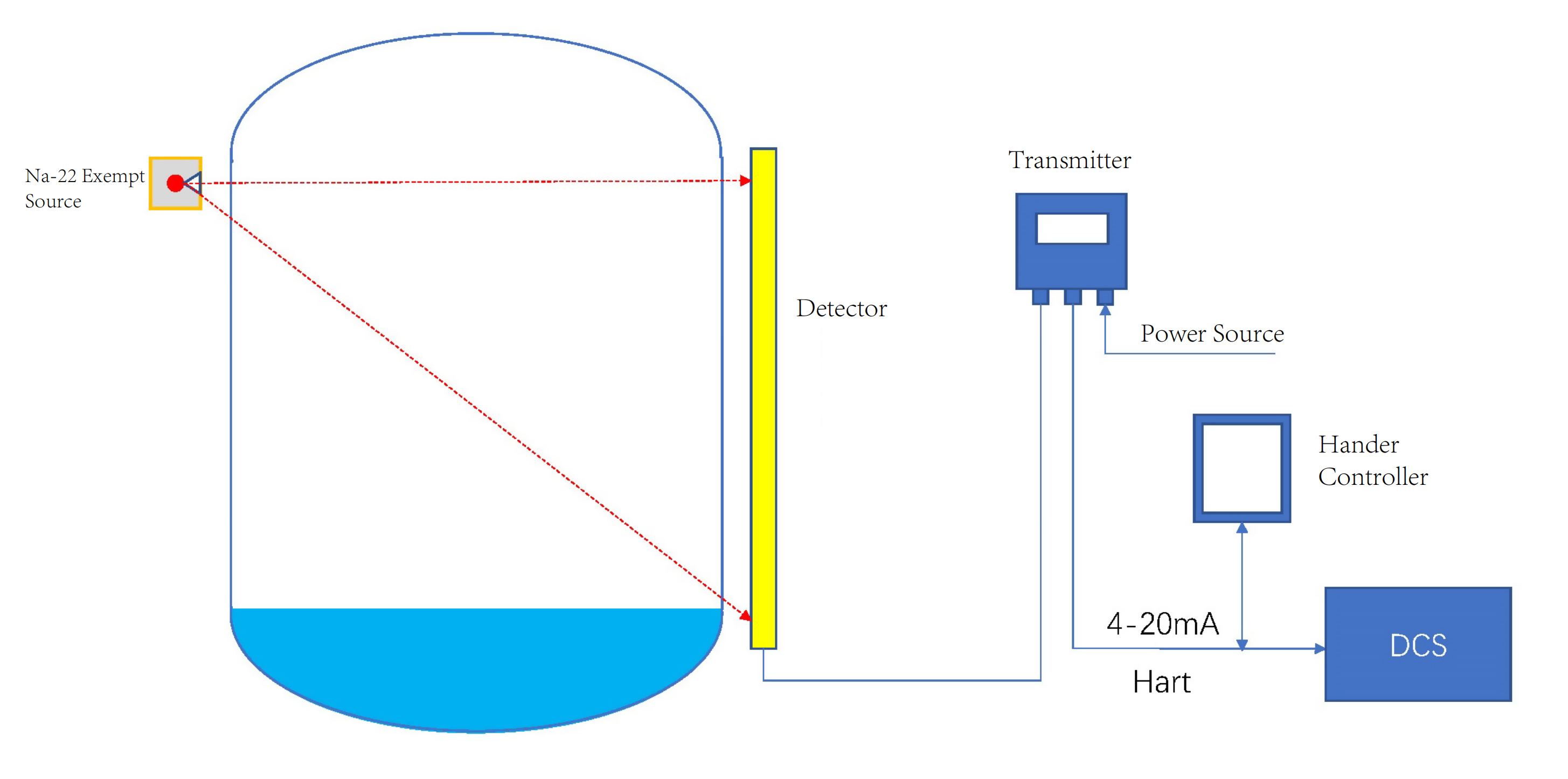

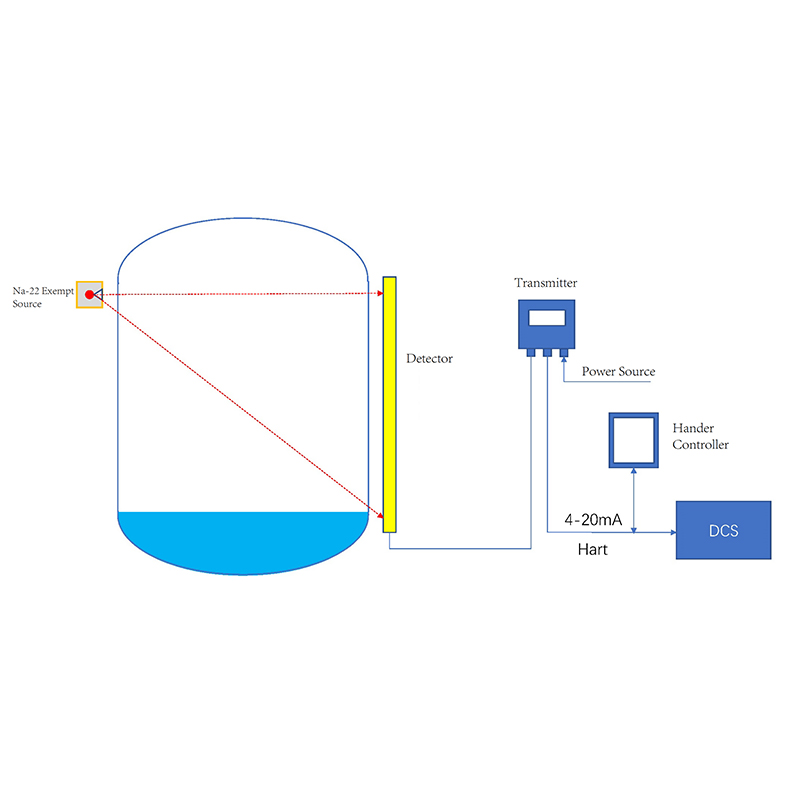

Die Messung des Na-22-Füllstands besteht aus einer abgeschirmten radioaktiven Quelle, einem Szintillationsdetektor und einem intelligenten Sender.Die radioaktive Quelle ist auf einer Seite des Behälters und der Detektor auf der gegenüberliegenden Seite installiert.Gammastrahlen durchdringen den Behälter und das Prozessmedium und werden vom Detektor erfasst.Wenn sich die Höhe des Prozessmediums ändert, ändert sich entsprechend die vom Detektor empfangene Signalintensität.Wenn der Materialfüllstand steigt, wird die Intensität des Detektorsignals schwächer.Im Gegenteil, die Signalstärke nimmt zu.Der intelligente Sender wandelt das vom Detektor übertragene elektrische Signal in den entsprechenden Materialfüllstandwert um.
Produktmerkmale
⚫ Benutzer müssen keine Umweltverfahren durchlaufen, wenn sie ausgenommene radioaktive Quellen verwenden.
⚫ Ausgestattet mit einem 4,3-Zoll-HD-LCD-Bildschirm, chinesischer Benutzeroberfläche, einfacher Bedienung und reibungslosem Betrieb.
⚫ Erweiterte, benutzerfreundliche Benutzeroberfläche mit detaillierten Kalibrierungs-, Mess- und Diagnoseinformationen.
⚫ Der Magnetschalterknopf ermöglicht den Betrieb ohne Öffnen der Instrumentenabdeckung, besonders geeignet für gefährliche Anwendungen.
⚫ Optionaler kontinuierlicher Füllstand, Niveauschalter-Alarmausgang und andere Messausgabemodi
⚫ Intelligentes Instrument mit Temperaturüberwachung, Fehlerselbstdiagnose, automatischer Kompensation der Na-22-freien Quellendämpfung und anderen Funktionen
⚫ Intelligentes Instrument mit Temperaturüberwachung, Fehlerselbstdiagnose, automatischer Strahlungsdämpfungskompensation und anderen Funktionen.
⚫ Leistungsstarke Erweiterungsfunktion, unterstützt Hersteller-Ferndiagnose und Fern-Debugging. Mithilfe der PROWIN-Debugging-Software wird die Sicherung und Wiederherstellung von Systemparametern mit nur einem Tastendruck realisiert, um die Datensicherheit zu gewährleisten.
⚫ Das Gerät kann ferngesteuert werden, um das Automatisierungs- und Sicherheitsniveau der Fabrik weiter zu verbessern.
⚫ Mit der PROWIN-Debugging-Software können die Systemparameter mit einem Klick gesichert und wiederhergestellt werden, um die Datensicherheit zu gewährleisten

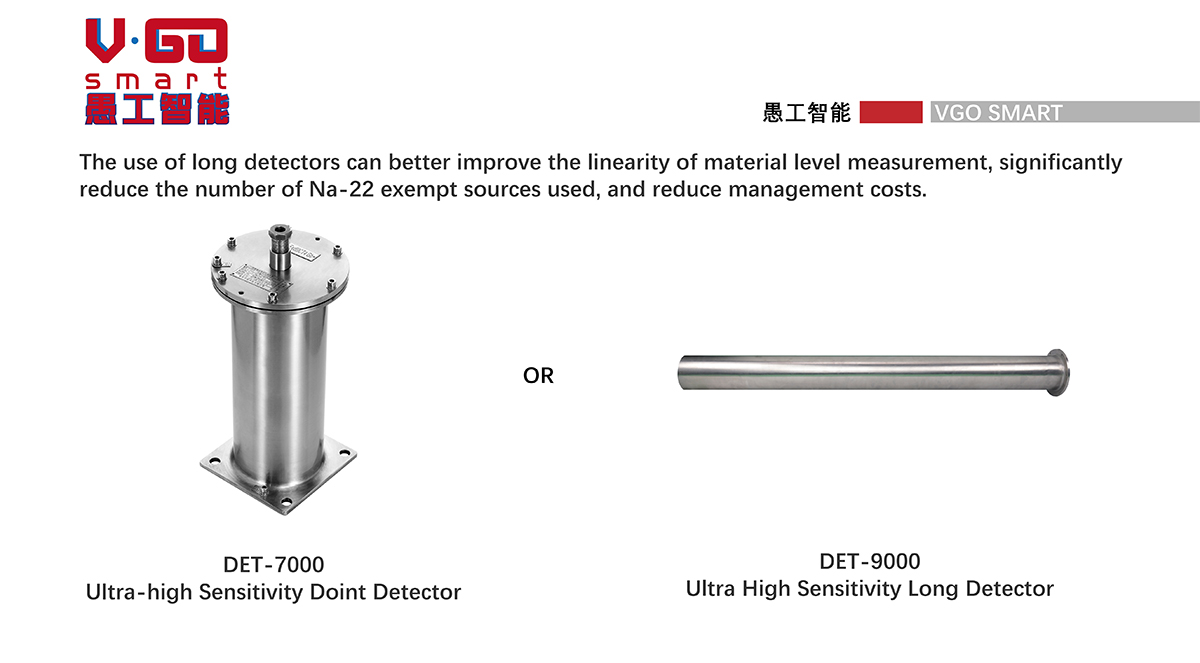

⚫ Der Einsatz langer Detektoren kann die Linearität der Materialfüllstandmessung verbessern, die Anzahl der verwendeten Na-22-freien Quellen erheblich reduzieren und die Verwaltungskosten senken
Anwendung
Erzbrei:Aluminiumerz, Kupfererz, Golderz, Kaliumsalzerz, Phosphorit, Kohlebergwerk, Kalziumvorkommen, Kalk
Chemisch:Säuregehalt, Polymer, Synthese von Ammoniak und Harnstoff
Zellstoff und Papier:Weißlauge, Schwarzlauge und Grünlauge
Essen:Sojasauce, Tomatensauce, Orangensaft, Stärke, Sirup
Wasserversorgung:Dreck
Systemzusammensetzung

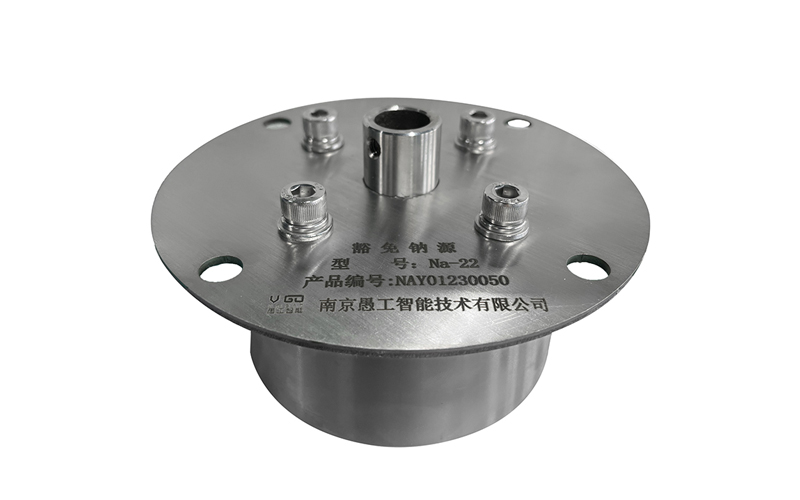

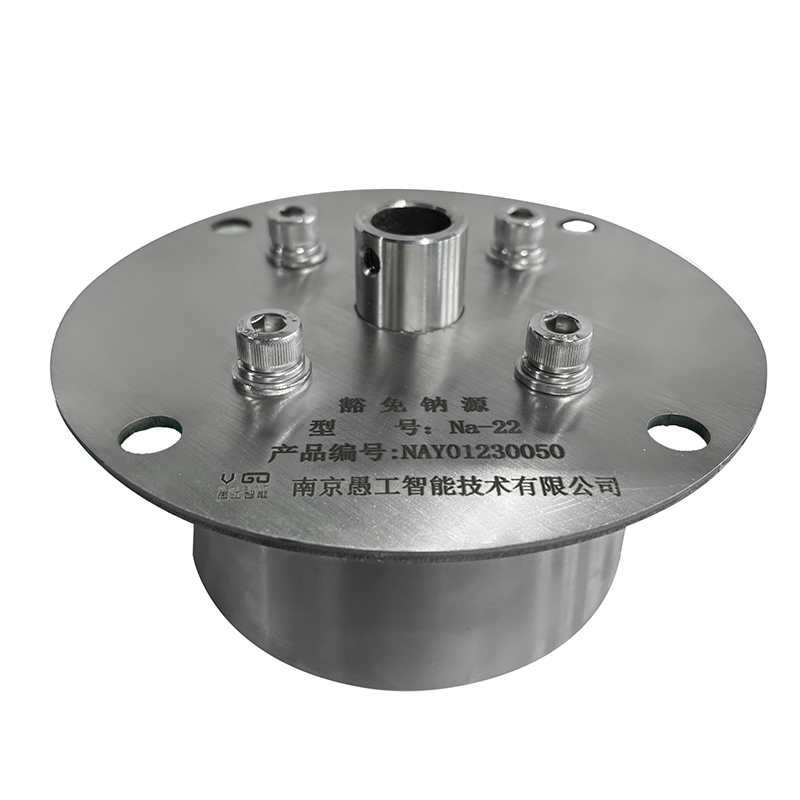

Na-22-Befreiungsquelle

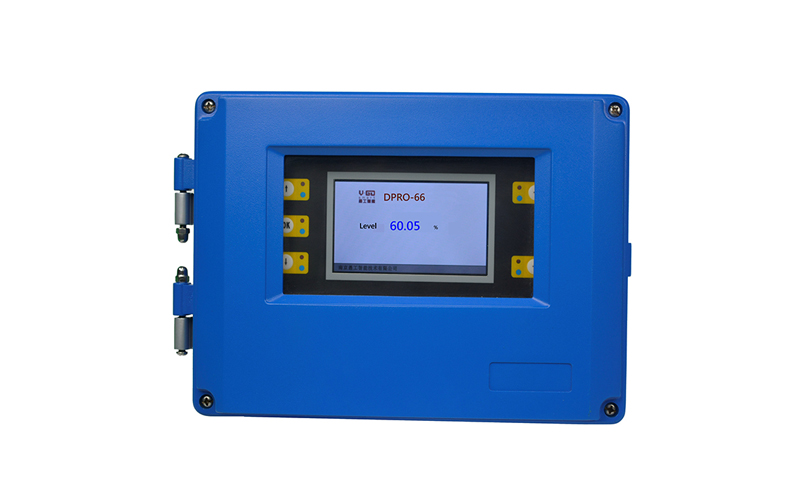

TRA-9861 Intelligenter Sender
Technische Parameter
| Leistungsspezifikation | Messbereich | Der Messbereich eines einzelnen Detektors beträgt 0-3000 mm; Eine größere Reichweite kann durch das Hinzufügen von Detektoren, bis zu 16 Detektoren, erreicht werden. |
| Messgenauigkeit | Vollständiger Bereich ±1 % | |
| Elektromagnetismus/Hochfrequenzstörungen | Der Test hat keine Auswirkung auf die Ausgabe | |
| Kraftwirkung | Innerhalb des Spannungsversorgungsbereichs keine Auswirkung auf den Betrieb | |
| Funktionalitätsspezifikation | Energiequelle | 230 V Wechselstrom ± 10 (50/60 Hz) 18–32 V Gleichstrom |
| Energieverschwendung | Maximal 25 W | |
| Ausgangssignal | 4–20 mA+Hart, verwendet für die Ausgabe von Füllstand, Konzentration oder Massendurchfluss | |
| 2-Kanal-Relaisausgang für Prozessalarm oder Fehleralarm | ||
| Kommunikationsinterface | 2-Kanal RS485 | |
| Eingangssignal | 4–20 mA, wird für den Durchflusssignaleingang verwendet | |
| Betriebstemperatur | -40℃-80℃, es wird empfohlen, eine wassergekühlte Jacke zu verwenden, wenn die Temperatur über einen längeren Zeitraum 80℃ überschreitet | |
| Schutzlevel | IP65/66 | |
| Explosionssicherer Grad (optional) | EXIICT4 | |
| Linearisierung | Einzelpunkt-/Mehrpunktkalibrierung | |
| Zeitkonstante | 1-999s | |

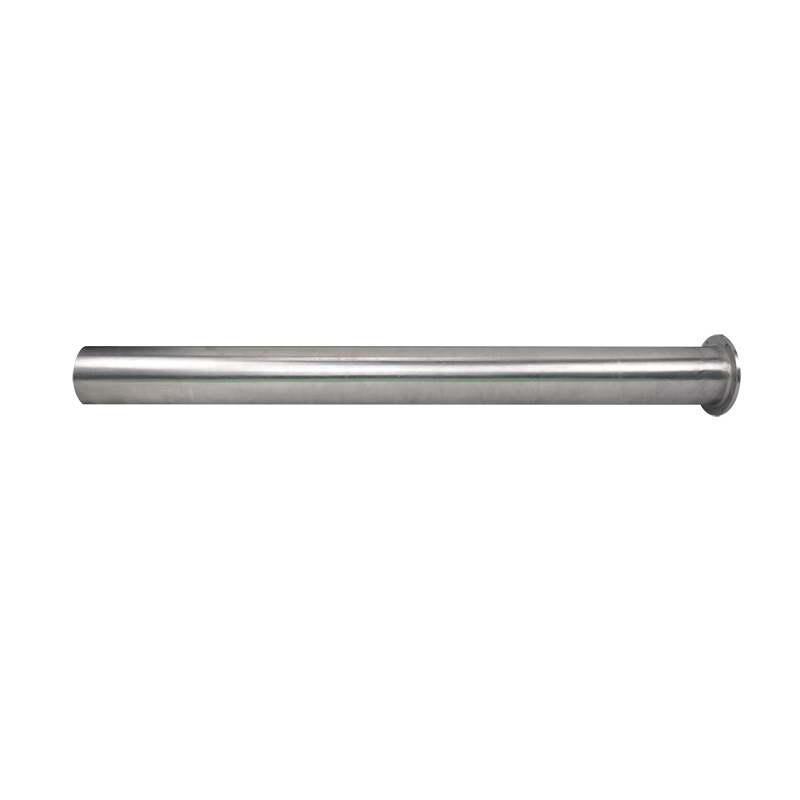

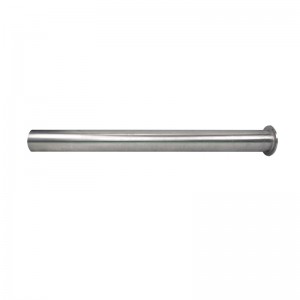

| Detektor | DET-7000 oder DET-9000 | Ultrahochempfindlicher Detektor |
| Elektrische Verbindung | Luftfahrtstecker, M20 1,5, 1/2NPT | |
| Schalenmaterial | 304、316L Edelstahl | |
| Radioaktive Quelle | Kategorie | Na-22 |
| Aktivität | ≤27μCi (im Einklang mit der nationalen, vom Umweltschutz ausgenommenen Tätigkeit) | |
| Halbwertszeit | 2,6 Jahre | |
| Ray-Typ | γ-Strahlen | |
| Quellcontainer | Material | Gehäuse aus Gusseisen + Abschirmmaterial aus Blei |
| Abmessungen | Φ150×80 | |
| Gewicht | 10 kg |
